Cách tăng cường thép dầm đơn giản nhất 2024

14/08/2024 643

Trong xây dựng, cách tăng cường thép dầm cần tuân theo những nguyên tắc cụ thể để đảm bảo hiệu quả tối ưu cho mọi dự án. Dầm là bộ phận chịu lực chính trong kết cấu của công trình, do đó, nó giữ vai trò quan trọng. Ngoài ra, cần lưu ý các yêu cầu kỹ thuật để đảm bảo an toàn cho công trình khi thi công dầm. Hãy cùng HTCons khám phá bài viết dưới đây để hiểu rõ hơn về thép dầm nhé!

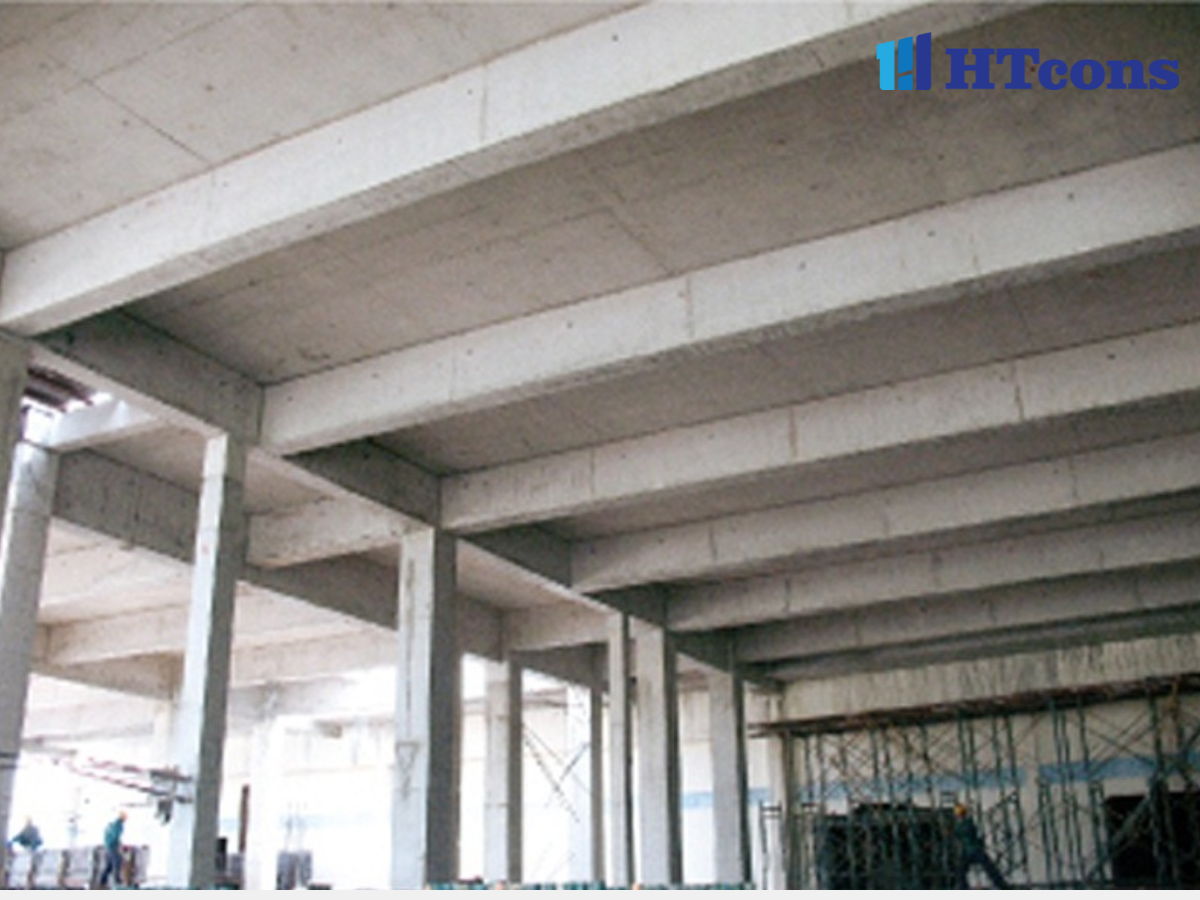

1. Dầm là gì?

Dầm được xem là cấu kiện cơ bản, thường là thanh nằm ngang hoặc nghiêng để nâng đỡ tường, các bản dầm và mái trên. Tiết diện vuông góc của dầm đã được bố trí và tính toán cẩn thận để kiểm tra khả năng chịu momen uốn. Tuy nhiên, trong một số điều kiện xây dựng, dầm ngang có thể phải chịu thêm lực dọc, do đó cần tính toán cả khả năng chịu uốn nén của dầm tương tự như cột.

Trước khi tìm hiểu cách bố trí thép tăng cường trong dầm, bạn cần hiểu rõ tác dụng của dầm chính và dầm phụ để sử dụng hiệu quả các chức năng của chúng.

Dầm chính là loại dầm đi qua các cột, vách và gác chân cột, do đó thường có kích thước lớn hơn so với các dầm khác. Khi thiết kế và thi công, dầm chính phải được đặt vào tường từ 200mm đến 250mm, tùy thuộc vào độ rộng của phòng và khoảng cách giữa các dầm là 4m đến 6m. Nếu chiều dài phòng > 6m, dầm chính và dầm phụ sẽ được đặt vuông góc với nhau.

Dầm phụ không xếp chồng lên các cấu kiện chịu nén mà sẽ gác lên các cấu kiện chịu xoắn và uốn. Việc phân chia rõ ràng giữa dầm chính và dầm phụ giúp tính toán khả năng chịu lực, tản lực từ dầm phụ sang dầm chính, và chọn tiết diện dầm chính xác. Nếu không xác định đúng khả năng chịu lực và tiết diện của mỗi dầm, sẽ dễ dẫn đến các vấn đề không mong muốn.

2. Tại sao cần phải bố trí thép tăng cường trong dầm?

Nhiều gia chủ không có kinh nghiệm trong lĩnh vực xây dựng thường không hiểu vì sao cần tăng cường thép cho dầm khi thi công. Trước khi biết cách tăng cường thép dầm ta cần tìm hiểu nguyên nhân tại sao cần bố trí thép dầm. Dầm đóng vai trò cực kỳ quan trọng, đặc biệt trong các công trình nhà cao tầng, diện tích lớn hay những nơi có nền móng yếu. Việc tăng cường thép cho dầm giúp đảm bảo dầm vững chắc và an toàn để chịu lực, từ đó bảo vệ an toàn cho công trình và tính mạng của mọi người khi sử dụng.

Vậy, làm thế nào để tăng cường thép cho dầm? Bạn có thể tưởng tượng một cách đơn giản: bốn thanh thép chính được kết nối với nhau tạo thành một khung, sau đó bổ sung thêm thép tăng cường, gồm thép gối và thép bụng, ở giữa dầm.

3. Nguyên tắc bố trí thép dầm

Cách tăng cường thép dầm

Để nắm được cách tăng cường thép dầm thì nguyên tắc bố trí cũng rất quan trọng để có một nền móng vững chắc. Gia chủ có thể tham khảo 2 nguyên tắc dưới đây:

3.1. Nguyên tắc bố trí cốt thép trong tiết diện ngang cho dầm

Bước 1: Chọn đường kính cho cốt thép dọc dầm

Cốt thép chịu lực trong dầm sàn thường có đường kính từ 12mm đến 25mm. Tuy nhiên, đường kính này không nên lớn hơn 1/10 bề rộng của dầm. Để tránh nhầm lẫn trong quá trình thi công, bạn nên sử dụng không quá 3 loại đường kính cốt thép chịu lực, với mỗi loại chênh lệch khoảng 2mm.

Bước 2: Lớp bảo vệ cốt thép trong dầm

Lớp bảo vệ cốt thép chịu lực và lớp bảo vệ cốt thép đai có sự khác biệt cần được phân biệt rõ khi thi công. Độ dày của lớp bảo vệ phải lớn hơn đường kính cốt thép.

Bước 3: Khoảng hở phần cốt thép dầm

Khoảng hở này là khoảng cách thông thủy giữa các phần cốt thép dầm, không được nhỏ hơn đường kính cốt thép lớn nhất. Khi đổ bê tông, cần tuân thủ các quy định sau:

Bước 4: Sắp xếp thép dầm

Tại vị trí giao nhau giữa dầm khung và dầm sàn, cốt thép dầm chính nên đặt dưới cốt dọc dầm sàn để tránh vướng. Nếu bố trí cốt thép trên dầm sàn thành 2 hàng, hãy giữ khoảng cách để cốt thép dầm chính nằm giữa hai hàng này.

3.2. Nguyên tắc bố trí cốt thép dầm theo phương dọc

Khác với bố trí cốt thép theo phương ngang, việc bố trí cốt thép theo phương dọc yêu cầu chú ý các điểm sau:

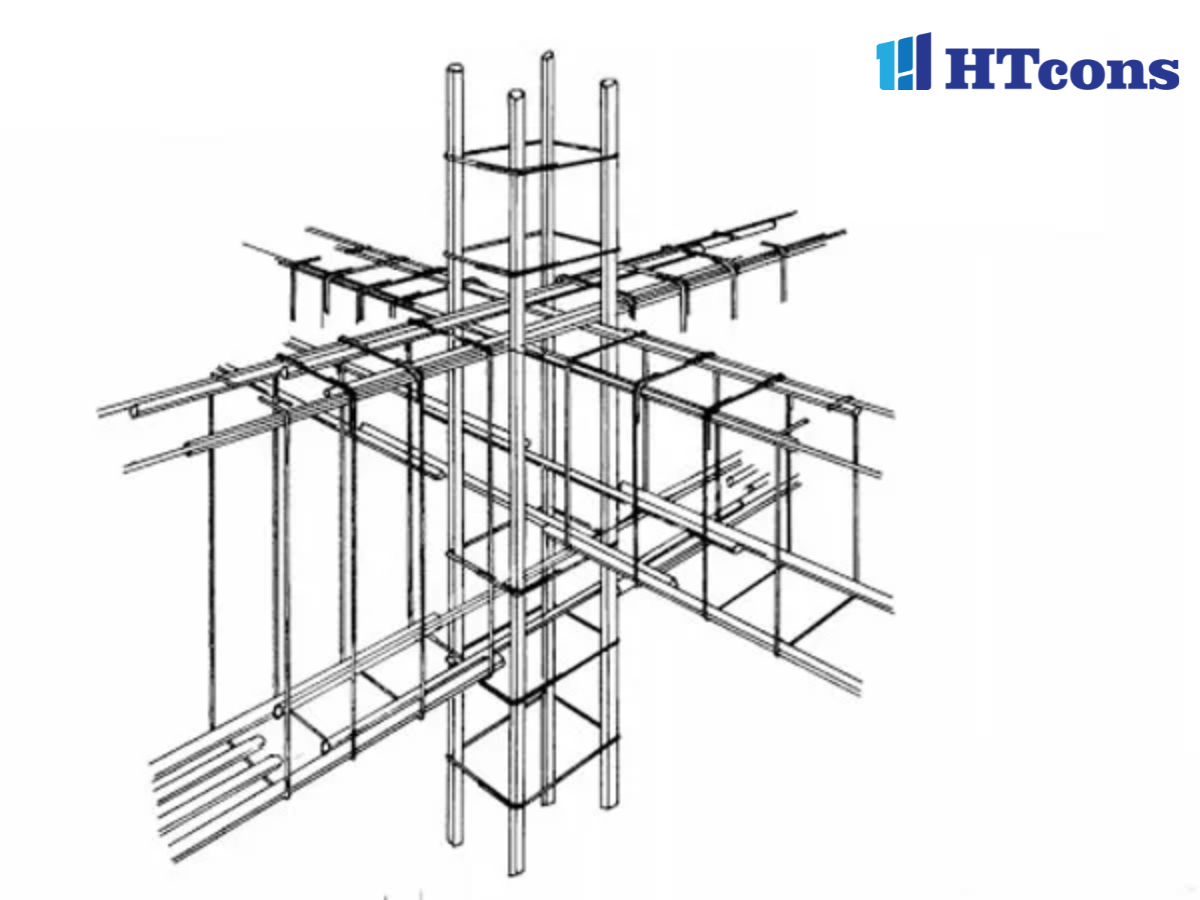

4. Cách tăng cường thép dầm

Cách tăng cường thép dầm

Dưới đây là các cách tăng cường thép dầm đầy đủ và chi tiết nhất để bạn tham khảo.

4.1. Bố trí cốt thép chịu lực

Nếu dầm gối lên cột hoặc có thép lớn phía trên, đoạn neo phải lớn hơn hoặc bằng 30Ø và nhỏ hơn hoặc bằng 35Ø. Đối với thép lớp dưới, đoạn neo phải lớn hơn 15Ø. Khi dầm gối lên tường gạch, đoạn neo của thép lớp trên phải lớn hơn 30Ø và của thép lớp dưới phải lớn hơn 15Ø.

Khi nối cốt thép, phải đảm bảo an toàn tại các vùng kết cấu không chịu momen uốn lớn. Không nối thép phía trên tại vị trí cột hoặc dầm giao nhau từ vị trí tim cho đến ¼ nhịp dầm, và không nối thép phía dưới trong phần giữa dầm từ ¾ nhịp dầm. Chiều dài đoạn nối thép phải lớn hơn 250mm và tối thiểu là 30Ø.

Việc cắt cốt thép có sự khác biệt giữa lớp trên và lớp dưới. Thép tăng cường lớp trên gối cắt ghép phải lớn hơn hoặc bằng ¼ nhịp dầm kể từ mép gối, còn thép tăng cường lớp dưới bụng cắt thép nhỏ hơn hoặc bằng 1/5 nhịp dầm kể từ tâm gối nhịp. Khoảng cách giữa hai đoạn cắt thép phải lớn hơn chiều cao dầm (h).

Tại vị trí giao nhau giữa dầm chính và dầm phụ, thép lớp trên và dưới có thể vướng vào nhau. Theo nguyên lý truyền tải trọng, thép sàn nằm trên cùng, tiếp theo là thép dầm phụ và cuối cùng là thép dầm chính. Nếu dầm phụ có hai lớp thép phía trên, lớp thép tăng cường sẽ được đặt phía dưới dầm chính.

4.2. Bố trí thép tăng cường

Nếu chiều cao dầm vượt quá 700mm, cần bố trí thêm cốt giá cấu tạo hai bên có đường kính trên 12mm, kết hợp với cốt đai tăng cường để ngăn ngừa hiện tượng phình và co ngót.

4.3. Bố trí thép đai

Đối với cấu kiện bê tông, dầm phải chịu lực kéo, nén và lực cắt đồng thời. Vì vậy, việc bố trí thép đai phải đáp ứng các điều kiện umax, utt, và uct. Cốt đai nên dày hơn ở ¼ nhịp từ gối và thưa hơn ở giữa nhịp, với lớp bảo vệ cốt đai dày hơn 15mm.

Trên đây là những thông tin chi tiết về cách tăng cường thép dầm. Hy vọng những chia sẻ này sẽ giúp bạn hiểu rõ hơn về chủ đề này. Nếu bạn có bất kỳ thắc mắc nào về thi công xây dựng nhà ở, biệt thự và cần sự tư vấn từ chuyên gia uy tín, hãy liên hệ với HTCons để được hỗ trợ kịp thời.
